לוח עיוור 4 שכבות Flex Flex

מפרט מוצר

• שכבה: 4 ליטר
• עובי לוח: 0.25 מ"מ
• מגבש: מקשה PI
• מסכת הלחמה: לא
• משי: לא
• גימור פני השטח: EING
• תהליך מיוחד: ויאס עיוור, ויאס בפד



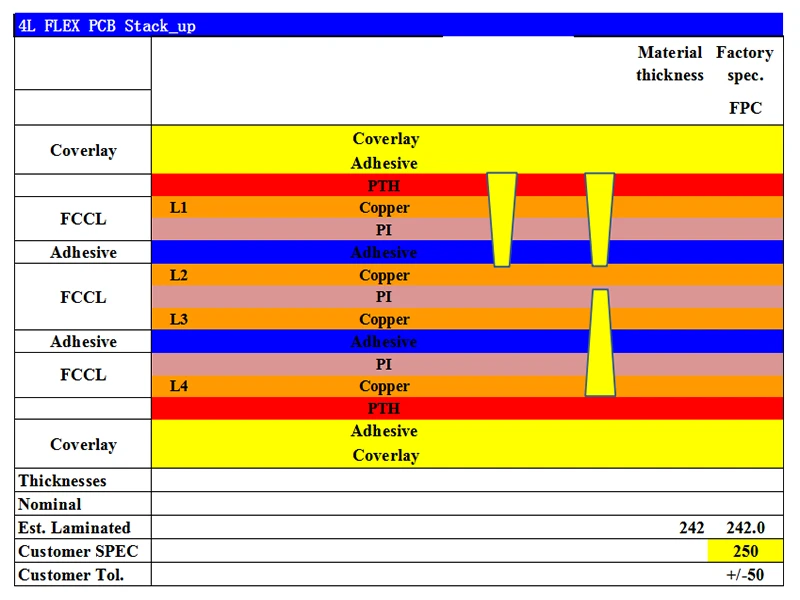

ערימת לוח עיוורת 4 שכבות להגמיש

מיוצר על פי הנתונים המקוריים, עם מבנה מוערם אופטימלי, לא ניתן למלא את החורים במיקומי BGA 1-3. החברה שלנו עשתה אופטימיזציה של המבנה ושינתה את החורים 1-3 לחורים מוערמים 1-2 ו-2-4, והזיזה את הקווים בשכבת L4 והוסיפה נקודות חסימה.



תכונות ושיקולים עיקריים של לוח גמיש 4-שכבת עיוורון כוללות:

1. גמישות: כלוח גמיש, הוא מציע גמישות, המאפשר לו להתכופף או להתאים לצורת המכשיר או המארז שבו הוא מותקן. גמישות זו חיונית ליישומים שבהם המקום מוגבל או שבהם הלוח צריך להתאים לצורות לא שגרתיות.
2. High-Density Interconnect (HDI): השימוש בחיבורים עיוורים מאפשר קישוריות בצפיפות גבוהה, המאפשר חיבורים רבים יותר בשטח קטן יותר. זה שימושי במיוחד עבור מכשירים אלקטרוניים קומפקטיים שבהם המקום מוזל.
3. שלמות האות: חיבורים עיוורים עוזרים לשמור על שלמות האות על ידי הפחתת עיוות האות ואי-התאמה של עכבה. זה חשוב להבטחת תקשורת אמינה בין רכיבים בלוח.
4. אתגרי ייצור: ייצור לוח גמיש 4-שכבתי עם דרך עיוורת יכול להוות אתגרי ייצור בהשוואה ל-PCB קשיחים מסורתיים. נדרשים תהליכים וחומרים מיוחדים כדי להבטיח את שלמות המצע הגמיש ואת אמינות העיוור באמצעות חיבורים.
5. יישומים: 4-Layer blind vias flex boards למצוא יישומים בתעשיות שונות, כולל תעופה וחלל, רכב, מכשירים רפואיים, מוצרי צריכה ועוד. הם משמשים בדרך כלל במוצרים שבהם מקום, משקל ואמינות הם גורמים קריטיים.



תהליך הייצור של לוח גמיש 4-שכבת עיוור

תהליך הייצור של 4-layer blind vias flex board הוא תהליך מיוחד ביותר הכולל שלבי מפתח מרובים ופעולות עדינות. להלן השלבים העיקריים של תהליך ייצור זה:

(1) הכנת חומר:

בחר מצעים גמישים מתאימים (כגון פוליאמיד, פוליאסטר וכו') וחומרים מוליכים (כגון נייר כסף נחושת).

הכן סרט כיסוי הכרחי, דבקים וחומרי עזר אחרים.

(2) ייצור מעגל פנימי:

חבר רדיד נחושת פנימי למצע גמיש.

תבנית המעגל מועברת לרדיד הנחושת באמצעות טכנולוגיית פוטוליטוגרפיה.

החלקים המיותרים של רדיד הנחושת מוסרים בתהליך תחריט ליצירת המעגל הפנימי.

(3) עיבוד חור עיוור:

על מעגלים פנימיים קודחים חורים עיוורים, החודרים רק לשכבה מסוימת ולא ללוח המעגל כולו.

היווצרות חורים עיוורים משתמשת בדרך כלל בקידוח לייזר או בטכנולוגיית קידוח מכאנית, הדורשת שליטה מדויקת בעומק ובמיקום הקידוח.

(4) מתכת חורים:

נקה ופירוק חורים עיוורים.

שכבה מוליכה נוצרת על דופן החור באמצעות ציפוי נחושת כימי או תהליך ציפוי אלקטרו כדי להשיג חיבור חשמלי בין השכבה הפנימית לשכבה החיצונית.

(5) ייצור מעגלים חיצוניים:

הצב מצע גמיש חדש ורדיד נחושת על המעגל הפנימי והמעברים העיוורים.

תהליכי פוטוליתוגרפיה ותחריט משמשים גם ליצירת מעגלים חיצוניים.

(6) למינציה ואשפרה:

השכבות הפנימיות והחיצוניות מחוברות בחוזקה זו לזו באמצעות תהליך למינציה.

אשפרה מתבצעת בטמפרטורה ולחץ גבוהים, מה שמבטיח קשר הדוק בין השכבות.

(7) טיפול פני השטח:

טיפול נגד חמצון, ציפוי שכבת בידוד וכו' על פני המעגל לפי הצורך.

הכן נקודות הלחמה כגון רפידות ומקומות הרכבה של מחברים.

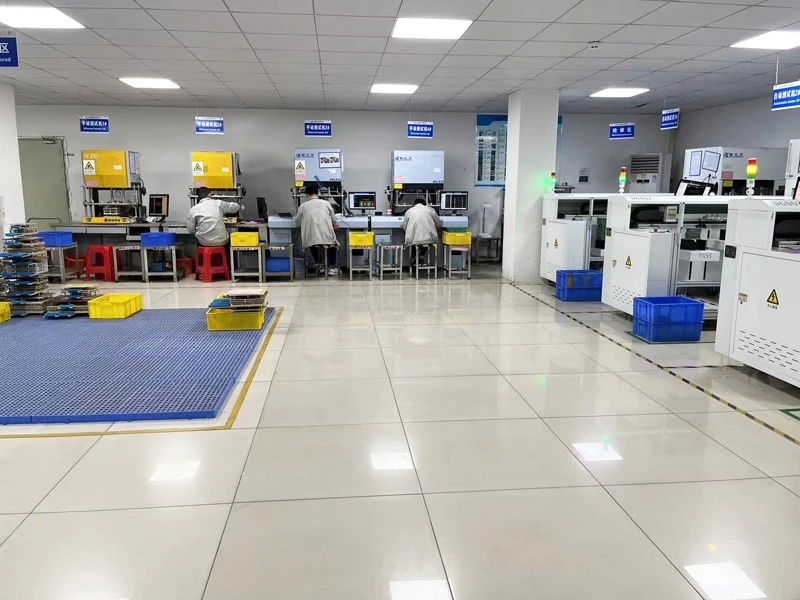

(8) בדיקת איכות:

ערכו בדיקות ביצועים חשמליים כדי להבטיח שמעברים עיוורים ומעגלים מוליכים חשמל היטב.

ערכו בדיקה ויזואלית כדי לוודא שהלוח המעגל נקי מנזק, כתמים ופגמים אחרים.

(9) חיתוך ועיצוב:

לוחות מעגלים נחתכים ומעוצבים במדויק בהתאם למפרט המוצר.

(10) בדיקה ואריזה סופית:

ערוך בדיקות איכות סופיות כדי להבטיח שהמוצרים עומדים בדרישות הלקוח ובתקני התעשייה.

נקו וארוז לוחות מעגלים מוסמכים לקראת המשלוח.



4-שכבה עיוורת באמצעות יישומי PCB גמישים

4-שכבות עיוורות באמצעות לוחות PCB גמישים יש מגוון רחב של יישומים בתעשיות שונות בשל התכונות והיכולות הייחודיות שלהם. להלן כמה יישומים ספציפיים שבהם נעשה שימוש נפוץ בלוחות אלה:

טלקומוניקציה:

ציוד תקשורת: 4-לוחות גמישים באמצעות עיוור שכבות משמשים בנתבים, מתגים ובמודולי תקשורת כדי לספק חיבורים בצפיפות גבוהה ועיצובים קומפקטיים.

אוטומציה תעשייתית:

רובוטיקה: 4-לוחות flex vias עיוור שכבות משמשים במערכות רובוטיות לשליטה בתנועות, עיבוד נתונים ותקשורת.

מכשירים רפואיים:

מערכות הדמיה: PCB גמישים עם דרך עיוורת משמשים במכשירי הדמיה רפואיים כמו מכונות אולטרסאונד ומערכות רנטגן לעיבוד אותות והעברת נתונים.

רכב:

מערכות סיוע לנהג מתקדמות (ADAS): 4-לוחות עיוורים בשכבות flex משמשים ביישומי ADAS לשילוב חיישנים, עיבוד נתונים ותקשורת.

מוצרי אלקטרוניקה:
צגים מתקפלים: PCB גמישים עם חיבורים עיוורים מאפשרים פיתוח של סמארטפונים, טאבלטים ומחשבים ניידים מתקפלים, המספקים גמישות ואמינות.

תעופה וחלל והגנה:

אוויוניקה: 4-לוחות גמישות באמצעות שכבות עיוורות משמשים ביישומי תעופה וחלל, כולל מערכות ניווט למטוסים, מערכות בקרת טיסה ומערכות תקשורת.

האינטרנט של הדברים (IoT):

התקני בית חכם: PCB גמישים עם חיבורים עיוורים משמשים במכשירי IoT כמו רמקולים חכמים, מערכות תאורה חכמות ותרמוסטטים חכמים לקישוריות ובקרה.

אלו הן רק כמה דוגמאות למגוון הרחב של יישומים עבור 4-שכבות עיוורות באמצעות PCB גמישים. הגמישות, הקומפקטיות והחיבורים האמינים שמספקים הלוחות הללו הופכים אותם למתאימים לתעשיות רבות ולעיצובים אלקטרוניים חדשניים.
