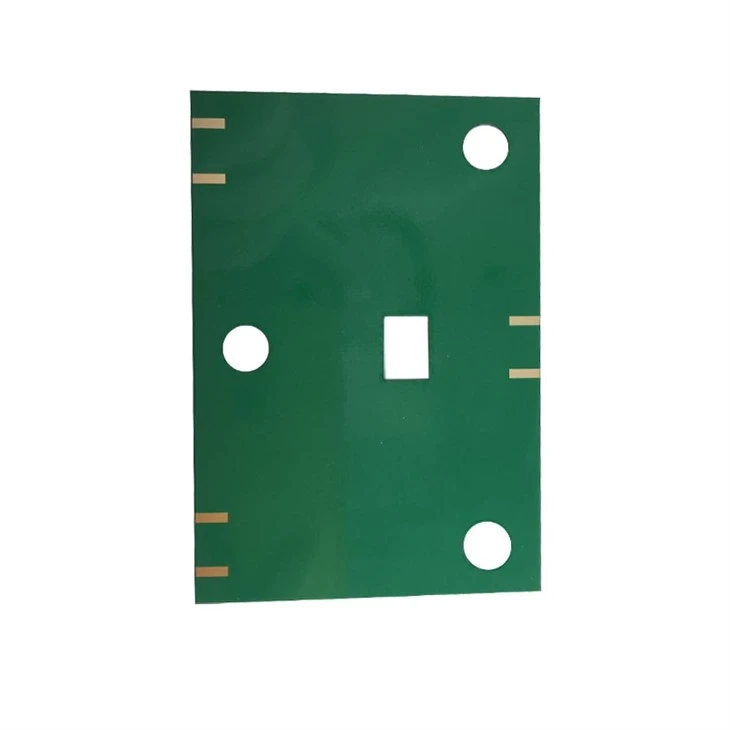

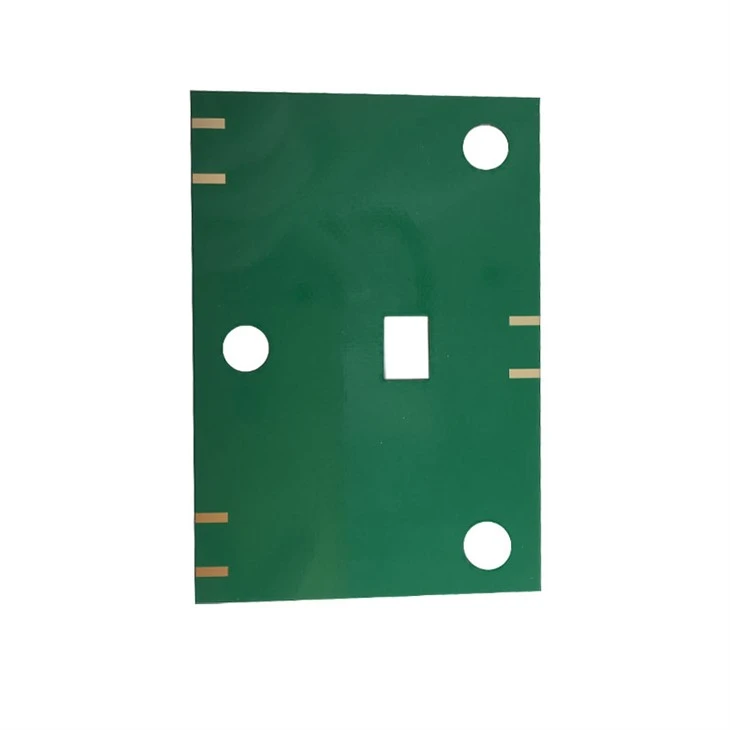

לוח מעגלים בתדר גבוה RT5870 PCB

שימוש בחומר דיאלקטרי מסוג RT5870 עבור אבות הטיפוס של הלקוח עבור PCB בתדר גבוה והסימולציה דורשת פלט -3dB. ועובי הדיאלקטרי של לוח המעגלים בתדר גבוה RT5870 PCB: הוא 0.7874 מ"מ.

שלח החקירה

תיאור

פרמטר לוח מעגלים בתדר גבוה RT5870 PCB

שם מוצר:	לוח מעגלים בתדר גבוה RT5870 PCB	חוֹמֶר:	רוג'ר RT5870
עובי לוח:	0.89 מ"מ	עובי דיאלקטרי:	0.7874
עובי נחושת:	1 גר	עובי PTH Cu	>=20אממ
מסכת ריתוך:	KSM-S6189, GL39 ירוק	משי:	TaiYo S-380W, White
טיפול שטח	ENIG	גודל חריץ:	0.70 מ"מ

גיליון נתונים של RT/duroid® 5870 /5880 High Frequency Laminates

תכונה	ערכים אופייניים				הנחיות לא-כיווניות[3]	יחידות[3]	CONDCONDITIONITION	שיטת בדיקה שיטת בדיקה
	RT/duroid 5870		RT/duroid 5880
[1] קבוע דיאלקטרי, εr תהליך	2.33 2.33 ± 0.02 מפרט.		2.20 2.20 ± 0.02 מפרט.		Z Z	N/A	C24/23/50 C24/23/50	1 מגה-הרץ IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
[4] קבוע דיאלקטרי, εr לְעַצֵב	2.33		2.20		Z	N/A	8 GHz - 40 GHz	אורך שלב דיפרנציאלי שיטה
פקטור פיזור, tan δ	0.0005 0.0012		0.0004 0.0009		Z Z	N/A	C24/23/50 C24/23/50	1 מגה-הרץ IPC-TM-650, 2.5.5.3 10 GHz IPC-TM-2.5.5.5
מקדם תרמי של εr	-115		-125		Z	ppm/מעלה	תואר -50 - 150	IPC-TM-650, 2.5.5.5
התנגדות נפח	2 X 107		2 X 107		Z	מוהם ס"מ	C96/35/90	ASTM D257
התנגדות פני השטח	2 X 107		3 X 107		Z	מוהם	C/96/35/90	ASTM D257
חום ספציפי	0.96 (0.23)		0.96 (0.23)		N/A	J/g/K (cal/g/C)	N/A	מְחוֹשָׁב
מודול מתיחה	מבחן ב 23 מעלות	מבחן ב-100 תוֹאַר	מבחן ב-23 מעלות	מבחן ב-100 תוֹאַר	N/A	MPa (kpsi)	A	ASTM D638
	1300 (189)	490 (71)	1070 (156)	450 (65)	X
	1280 (185)	430 (63)	860 (125)	380 (55)	Y
מתח אולטימטיבי	50 (7.3)	34 (4.8)	29 (4.2)	20 (2.9)	X
	42 (6.1)	34 (4.8)	27 (3.9)	18 (2.6)	Y
מתח אולטימטיבי	9.8	8.7	6.0	7.2	X	%
	9.8	8.6	4.9	5.8	Y
מודול דחיסה	1210 (176)	680 (99)	710 (103)	500 (73)	X	MPa (kpsi)	A	ASTM D695
	1360 (198)	860 (125)	710 (103)	500 (73)	Y
	803 (120)	520 (76)	940 (136)	670 (97)	Z
מתח אולטימטיבי	30 (4.4)	23 (3.4)	27 (3.9)	22 (3.2)	X
	37 (5.3)	25 (3.7)	29 (5.3)	21 (3.1)	Y
	54 (7.8)	37 (5.3)	52 (7.5)	43 (6.3)	Z
מתח אולטימטיבי	4.0	4.3	8.5	8.4	X	%
	3.3	3.3	7.7	7.8	Y
	8.7	8.5	12.5	17.6	Z
ספיגת לחות	0.02		0.02		N/A	%	.062 אינץ' (1.6 מ"מ) D48/50	ASTM D570
מוליכות תרמית	0.22		0.20		Z	W/m/K	80 מעלות	ASTM C518
מקדם של התפשטות תרמית	22 28 173		31 48 237		X Y Z	ppm/מעלה	תואר 0-100	IPC-TM-650, 2.4.41
Td	500		500		N/A	תואר TGA	N/A	ASTM D3850
צְפִיפוּת	2.2		2.2		N/A	gm/cm3	N/A	ASTM D792
קליפת נחושת	27.2 (4.8)		31.2 (5.5)		N/A	pli (N/mm)	1 אונקיות (35 מ"מ) EDC לְסַכֵּל לאחר ציפה של הלחמה	IPC-TM-650 2.4.8
דְלִיקוּת	V-0		V-0		N/A	N/A	N/A	UL94
תהליך נטול עופרת תוֹאֵם	כן		כן		N/A	N/A	N/A	N/A

מהו יתרון לוח מעגלים בתדר גבוה RT5870 PCB

RT5870 הוא חומר PCB נפוץ בתדר גבוה עם היתרונות הבאים:

הפסד דיאלקטרי נמוך: ל-RT5870 יש את המאפיינים של אובדן דיאלקטרי נמוך, כלומר ביישומים בתדר גבוה, הוא יכול להפחית את אובדן האנרגיה במהלך שידור האות ולעזור לשמור על בהירות ויציבות האות.
ביצועים מצוינים בתדר גבוה: ל-RT5870 ביצועים מצוינים בתדר גבוה והוא יכול לספק העברת אותות יציבה וביצועים חשמליים בטווח התדרים הגבוהים.
יציבות תרמית מעולה: לחומר RT5870 יש יציבות תרמית טובה, יכול לשמור על ביצועים יציבים בסביבות טמפרטורות גבוהות, ואינו נוטה לעיוות או ירידה בביצועים.
יציבות מימדית: לחומר RT5870 יש יציבות מימדית טובה ויכול לשמור על יציבות צורתו וגודלו גם בסביבות טמפרטורה גבוהה ולחות גבוהה לטווח ארוך.
יכולת עיבודחומר RT5870 קל יחסית לעיבוד, יכול לענות על הצרכים של עיצובי PCB מורכבים וניתן לעבד אותו באמצעות טכניקות עיבוד PCB נפוצות

מהו היישום של לוח מעגלים בתדר גבוה RT5870 PCB

RT5870 PCB מעגלים בתדר גבוה נמצא בשימוש נרחב ביישומים שונים בתדר גבוה, כולל בעיקר את ההיבטים הבאים:

What is application of RT5870 PCB High Frequency Circuit Board

ציוד תקשורת: RT5870 PCB נמצא בשימוש נרחב בציוד תקשורת אלחוטי, כגון אנטנות תחנות בסיס, מערכות הפצת אנטנות, ציוד תקשורת למיקרוגל וכו'. האובדן הדיאלקטרי הנמוך שלו וביצועים מצוינים בתדר גבוה מאפשרים שידור וקליטת אותות יעילים במכשירים אלה.
מערכת מכ"ם: מערכות מכ"ם צריכות לשדר ולעבד אותות במהירות ובדייקנות בסביבות בתדר גבוה. RT5870 PCB מספק ביצועים יציבים בתדר גבוה ויציבות תרמית מעולה, מה שהופך אותו לבחירת חומר נפוצה במערכות מכ"ם.
תקשורת לוויינית: למערכות תקשורת לווייניות דרישות גבוהות במיוחד ליציבות וביצועי העברת האות. RT5870 PCB יכול לעמוד בדרישות אלה והוא נמצא בשימוש נרחב בייצור ותחזוקה של ציוד תקשורת לווייני.
ציוד אלקטרוני RF: ציוד אלקטרוני RF כגון מגברי RF, מסנני RF, מתגי RF וכו' כולם דורשים מעגלים בתדר גבוה כדי להשיג עיבוד ושידור אותות. RT5870 PCB מספק מאפיינים טובים של תדר גבוה ויציבות ממדית ומתאים למכשירים אלו. יִצוּר.
ציוד רפואי: ציוד רפואי מסוים, במיוחד ציוד רפואי אלחוטי, דורש גם לוחות מעגלים בתדר גבוה כדי להשיג שידור נתונים ועיבוד אותות. RT5870 PCB יכול לענות על צורכי הביצועים בתדר גבוה של ציוד זה.

RT5870 PCB לוח מעגלים בתדר גבוה FQA

1. מהם המאפיינים העיקריים של RT5870 PCB?

RT5870 PCB מציג בדרך כלל קבוע דיאלקטרי נמוך (ε), משיק הפסד דיאלקטרי נמוך (tanδ), יציבות תרמית גבוהה ויציבות מימדית מעולה, מה שהופך אותו לאידיאלי עבור מעגלים בתדר גבוה.

2. אילו יישומים מתאימים עבור RT5870 PCB?

RT5870 PCB נמצא בשימוש נפוץ ביישומים שונים בתדר גבוה כגון מערכות תקשורת אלחוטיות, מערכות מכ"ם, התקני תקשורת לוויינים, מכשירים אלקטרוניים RF (רדיו תדר) ומעגלי מיקרוגל.

3. איך RT5870 PCB משתווה לחומרי לוח מעגלים בתדר גבוה אחרים?

RT5870 PCB ידוע באיזון המצוין שלו בין תכונות חשמליות, מה שהופך אותו לבחירה פופולרית עבור יישומים בתדר גבוה. בהשוואה לחומרים אחרים, RT5870 PCB עשוי להציע ביצועים טובים יותר מבחינת שלמות האות ואמינות.

4. אילו גורמים יש לקחת בחשבון בעת תכנון עם RT5870 PCB?

בעת תכנון RT5870 PCB, מעצב PCB צריך לשקול גורמים כגון בקרת עכבה, שלמות האות, ניהול תרמי. אבל אל דאגה. כאשר אתה מבצע את ההזמנה, המהנדס שלנו יספק לך את המחאה DFM. אם יש שאלה טכנית כלשהי, אנו נשלח את ה-EQ ואת Gerber העובד לאישורך כדי להבטיח ביצועים ואמינות מיטביים.
