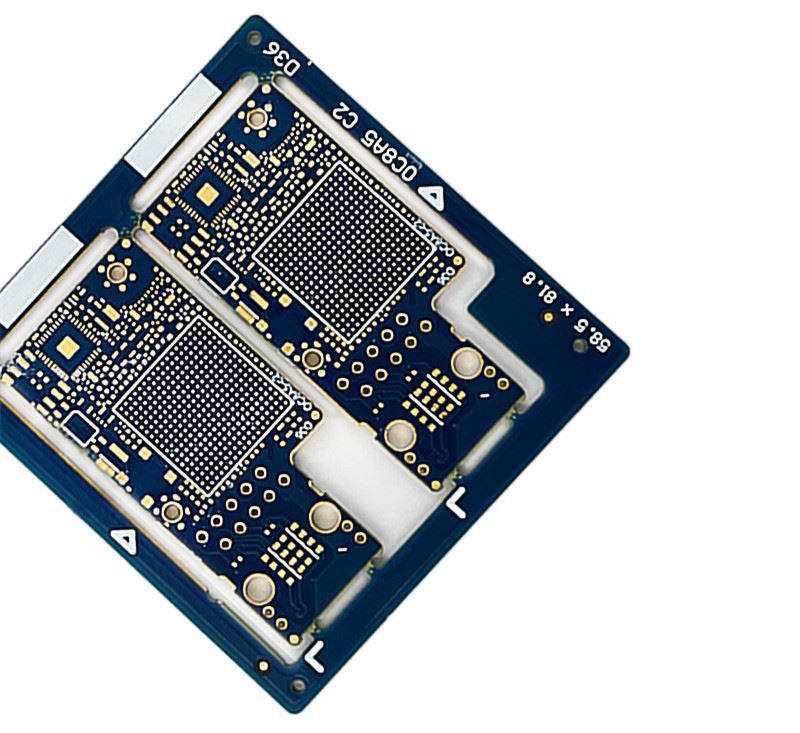

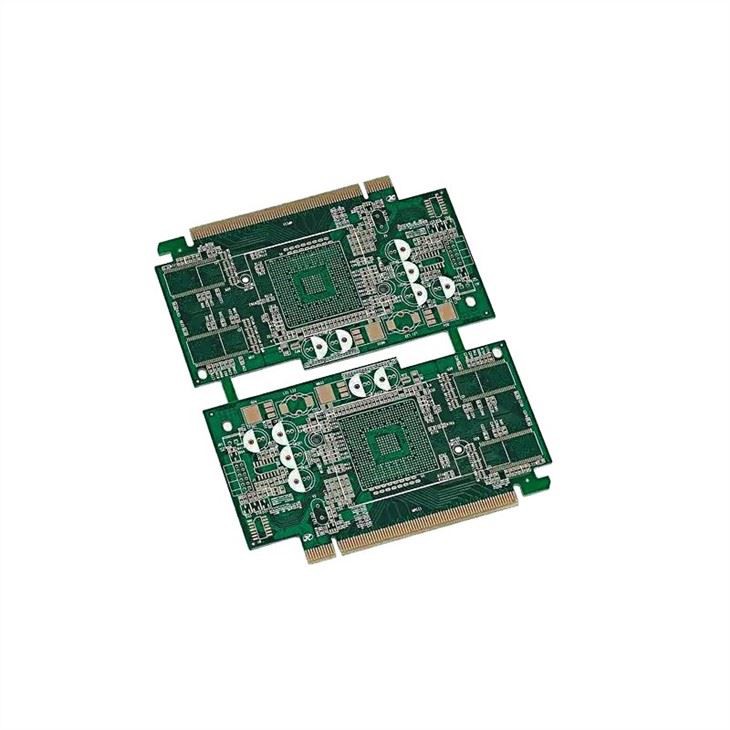

לוח מעגלים PCB רב שכבתיים

פירוט המוצר

לוחות PCB רב שכבתיים בנויים על ידי צירוף כל מספר השכבות והחומרים בטמפרטורה ובלחץ גבוהים כדי להסיר כל אוויר כלוא בין השכבות. שרף וחומר דבק משמשים להדבקת הרכיבים והשכבות השונות יחד. אתה יכול לבחור מתוך מספר חומרים כגון קרמיקה אקזוטית, זכוכית אפוקסי, או טפלון וכו' לבניית ה-PCB שלך. שכבות ה-prepreg וה-core השונות משולבות ועוברות תהליך הלמינציה המתרחש בטמפרטורה ולחץ גבוהים שעוזרים להמיס את השכבות יחד. לאחר מכן ה-PCB מתקרר ליצירת לוח קשיח ומוצק.

מהו לוח PCB רב שכבתי?

ההבדל הגדול ביותר בין לוחות PCB רב שכבתיים ולוחות חד-צדדיים ודו-צדדיים הוא תוספת של מטוסי הספק פנימיים והארקה. רשתות חשמל וקרקע מנותבות בעיקר במישור החשמל. לכל שכבת מצע בלוח PCB רב שכבתי יש מתכת מוליכה משני הצדדים, ולחבר הלוחות משתמשים בדבק מיוחד ובין כל לוח יש חומר מבודד. עם זאת, חיווט PCB רב שכבתי מבוסס בעיקר על השכבות העליונות והתחתונות, בתוספת שכבות חיווט ביניים.

לכן, העיצוב של לוחות PCB רב-שכבתיים זהה בעצם לזה של לוחות דו-צדדיים. המפתח הוא כיצד לייעל את הניתוב של שכבות החשמל הפנימיות כדי להפוך את הניתוב של לוח המעגלים לסביר יותר. התוצר הבלתי נמנע של פיתוח רב תכליתי, קיבולת גדולה ונפח קטן.

היתרונות של PCBs רב שכבתיים (לעומת PCBs חד צדדיים או דו צדדיים)

● צפיפות הרכבה גבוהה יותר

● גודל קטן יותר (חיסכון ניכר במקום)

● הגמישות מוגברת

● שילוב קל יותר של תכונות עכבה מבוקרות.

● מיגון EMI באמצעות מיקום קפדני של שכבות כוח וקרקע.

● מפחית את הצורך ברתמות חיווט חיבוריות (מפחית את המשקל הכולל)

טיפים לרכישה:

1) להזמנת PCB, נא לספק קובץ Gerber או קובץ *pcb. כל פרט יתקבל בברכה גם אם אין קובץ גרבר.

2) הזמנת כמות PCB גדולה, הצעת המחיר תתבסס על SQM.

3) להזמנת PCBA, אנא ספק את קובץ Gerber, קובץ PCB ורשימת BOM.

4) ניתן לספק הנדסה הפוכה ושירות שיבוט PCB עם המעגל המודפס שלך.

5) כל שאלה, מוזמן לפנות לאיש המכירות שלנו על ידי שליחת חקירה. הסיפוקים שלך תענוג שלנו.
