ההבדל בין לוח מעגל קרמי ללוח מעגל בסיס מתכת

ההבדל בין מעגל קרמי למעגל בסיס מתכת

על פי מספר השכבות, לוחות מעגלים מחולקים ללוחות חד-צדדיים ולוחות רב-שכבתיים; לוחות מעגלים קרמיים, מצעי נחושת, מצעי אלומיניום, לוחות מעגלים שרף אפוקסי וכו'. מצע המתכת עשוי בדרך כלל ממצע מתכת כמו מצע נחושת או מצע אלומיניום. המצע של המעגל הקרמי הוא קרמי, אז מה ההבדל בין המעגל הקרמי למצע המתכת?

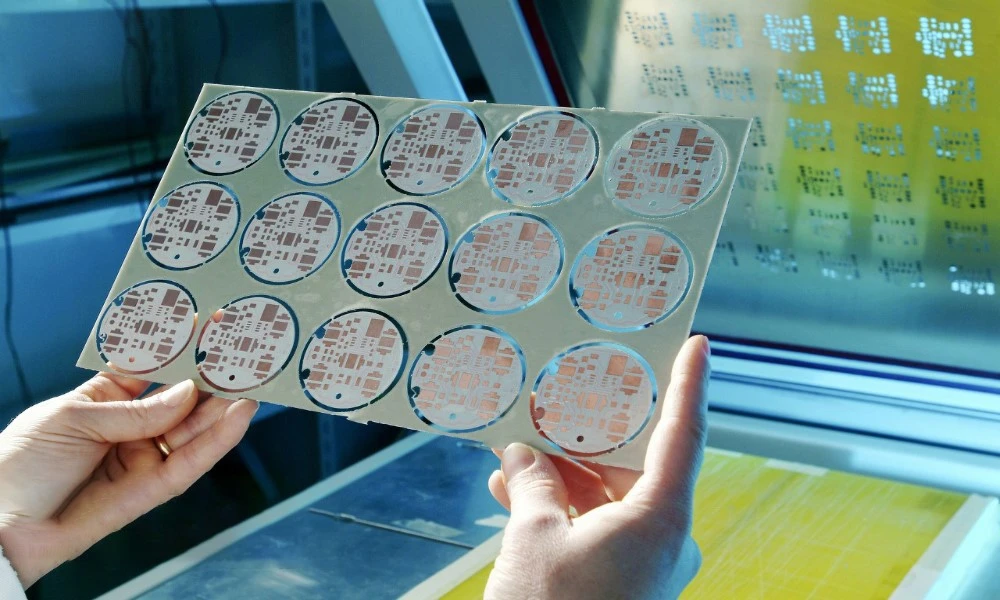

1. הרכב ומאפיינים של לוחות מעגלים מבוססי מתכת.

מורכב ממעגל בסיס מתכתי.

המעגל המבוסס על מתכת הוא הדפסה מרוכבת העשויה ממצע מתכת, שכבה דיאלקטרית מבודדת ושכבת נחושת מעגלית.

צור את המעגל. בסיס המתכת מורכב בדרך כלל משכבות דיאלקטריות מבודדות כגון אלומיניום, ברזל, נחושת, נחושת אינוואר, סגסוגת טונגסטן-מוליבדן, שרף אפוקסי שונה, פוליפנילן אתר, פוליאמיד וכו'. כמו מעגלים מודפסים גמישים קשיחים, מעגלים מודפסים מבוססי מתכת ניתן גם לחלק ליחיד צדדי, דו צדדי ורב שכבתי הם זנים מיוחדים של מעגלים מודפסים.

בשנים האחרונות, מעגלים מבוססי מתכת נמצאים בשימוש נרחב בתחומי ספקי כוח תקשורת, מכוניות, אופנועים, מנועים, מכשירי חשמל ואוטומציה משרדית.

תכונות לוח מעגל בסיס מתכת:

בהשוואה למעגלים מודפסים מסורתיים, למעגלים מבוססי מתכת יש מוליכות תרמית מסוימת. לדוגמה, למעגלים מבוססי אלומיניום יש מוליכות תרמית של 1.0W~2.0W ועלות נמוכה; למעגלים מבוססי נחושת יש מוליכות תרמית של כ-300W-450W והם משמשים בעיקר במכוניות. פנסים, פנסים אחוריים וציוד מסויים (מל"טים), אך נחושת יקרה ויקרה, אך לנחושת יש מוליכות תרמית חזקה, אך בידוד גרוע, המצריך טיפול בשכבת בידוד.

2. השווה את היתרונות והמאפיינים של לוחות מעגלים מבוססי מתכת ומעגלים קרמיים.

לוחות מעגלים קרמיים משתמשים במצעים קרמיים כמצע, והם בדרך כלל מעובדים על ידי הדפסת קווים על מצעים קרמיים אלומינה, אלומיניום ניטריד וסיליקון ניטריד. לוחות מעגלים קרמיים מחולקים למצעים קרמיים, שכבות מעגלים ושכבות מתכת. המוליכות התרמית של המעגל הקרמי היא 15w ~ 260w, שהם פי עשר עד מאות פי מצע האלומיניום; למצע הנחושת יש מוליכות תרמית גבוהה של אלומיניום, אך ביצועי הבידוד שלו אינם טובים והמחיר יקר. למעגלים קרמיים יש את היתרונות של מוליכות תרמית גבוהה וביצועי בידוד טובים, והם מצעים טובים לפיזור חום ומצעים מבודדים בתחומים רבים.

ניתן לראות כי למעגלים קרמיים מוליכות ובידוד תרמית טובים יותר מאשר למעגלים מבוססי מתכת. בהשוואה למעגלים מבוססי אלומיניום, העלות של מעגלים קרמיים גבוהה יותר, אך לא ניתן להשוות מוליכות תרמית למעגלים מבוססי אלומיניום; בהשוואה למעגלים מבוססי נחושת, המחיר של מעגלים קרמיים נמוך יחסית. למעגלים קרמיים יש לא רק מוליכות תרמית גבוהה, אלא גם ביצועי בידוד טובים. לייצור מעגלים קרמיים נוספים, נא להתייעץ עם BETON Circuits, עם יותר מעשר שנות ניסיון בתעשייה וניסיון בייצור מעגלים קרמיים, עוסק בעיקר במעגלים שונים וכו', בטכנולוגיה בוגרת.
