PCB קשיח-גמיש דו-שכבתי

בדרך כלל, PCBs הם קשיחים, אך לא ניתן להשתמש בהם בכל מכשיר, במיוחד קומפקטיים. לוחות גמישים קשיחים יוצאים לשוק. במוצרים אלקטרוניים נפוצים, יהיו PCB קשיחים-גמישים, במיוחד טלפונים ניידים ומחשבים ניידים. למעשה, הוא משלב את היתרונות של PCBs קשיחים וגמישים. על ידי שימוש בטכנולוגיה מבוקרת ממוחשבת ועדכנית, ניתן לתכנן וליצור היטב את PCB Rigid-Flex במפעל Beton. יש לנו 2 שכבות PCB קשיח-גמיש.

שלח החקירה

תיאור

פרטי מוצר

2 שכבות מעגלים מודפסים קשיחים Flex
דֶגֶם:	PCB דו-שכבתי
חומר בסיס:	FR4
עובי לוח:	1.6 מ"מ
עובי נחושת:	1 גר
מינימום גודל חור:	5 מיל
מינימום רוחב/מרווח קו:	4/4 מיל
מסכת הלחמה / משי צבע:	כל הצבעים
גימור פני השטח:	HASL ללא עופרת

מהו Rigid-flex PCB

Rigid-flex PCB הוא לוח מעגלים המשולב של Rigid PCB ו- Flexible PCB, המחובר ביניהם באופן סלקטיבי על ידי סרט מליטה אפוקסי טרום-פרג, ואלקטרוני המחובר ל-PTH ודרך, כמעט כמו PCB גמיש רב-שכבתי.

אזורים שיתוכננו כקשיחים שבהם יש צורך בתמיכה נוספת, ומתוכננים כגמישים שבהם הפינות והאזורים דורשים שטח וגמישות נוספים, כך שהוא יכול ליהנות מהיתרון של לוח קשיח כמו קשיחות ושטיחות ומעגל גמיש כמו גמישות וגמישות . PCB קשיח-גמיש מספק צפיפות רכיבים גבוהה יותר ובקרת איכות טובה יותר.

בדרך כלל, לחלקים הנוקשים העשויים FR4 PCB יהיו שכבה אחת לרב שכבות, ועל שכבות חיצוניות. החלק המרכזי הוא ה-PCB הגמיש שחיבר את ה-Rigid PCB, זה יכול להיות גם שכבה אחת או רב שכבות. כעת Beton Tech יכולה לייצר את PCB קשיח-גמיש על פני 48 שכבות.

הנה ערימה של מעגלים רגילים של 6L קשיח-גמיש (2L FR4 PCB פלוס 2L FPC פלוס 2L PCB) ותוכלו לראות שבדרך כלל השכבות הפנימיות הן מעגלים גמישים שקל יותר ליצור ומחיר נמוך יותר.

stack-up-of -6L-rigid-flex-circuits

PCB גמישים קשיחים שימשו בתעשיות הצבאיות והחלל במשך 18 שנים. ברוב PCB-גמישים קשיחים, המעגל מורכב משכבות פנימיות של מעגל גמיש מרובות. עם זאת, מעגל גמיש קשיח רב שכבתי משלב שכבת מעגל גמישה חיצונית, פנימית או שניהם לפי הצורך כדי להשיג את התכנון. BetonTech יכולה גם לייצר PCB Rigid-flex עם שכבות חיצוניות להיות PCB גמיש.

היתרון של Rigid Flex PCB

■ יישומים בצפיפות גבוהה: השטח הקשיח של PCB קשיח-גמיש משמש לאוכלוסיית מכשירים בצפיפות גבוהה. בנוסף, מותר מרחב ברוחב קו עדין יותר ב-PCB גמיש, כך שניתן להשתמש בו בצפיפות רבה יותר. ניתן לעצב אוכלוסיות מכשירים צפופות יותר ומוליכים קלים יותר למוצר, ולפנות מקום לתכונות מוצר נוספות.

■ יישום נוסף: ההתקדמות בטכנולוגיית PCB קשיחה הרחיבה את היישומים במוצרים אלקטרוניים מתקשורת, מחשבים ואלקטרוניקה צריכה, לאלקטרוניקה רפואית, רכב וצבאית.

■ הביקוש הגובר למוצרים חזקים וקטנים יותר מניע את הצורך במספר שכבות כדי להתאים רוחב ומרווחים צפופים יותר וקווים יותר וגדלי חורים קטנים יותר.

■ תצורות מורכבות ביותר

■ צריך פחות רכיבי אלקטרוניקה

■ צמצום החיבורים

■ גודל אריזה והפחתת משקל

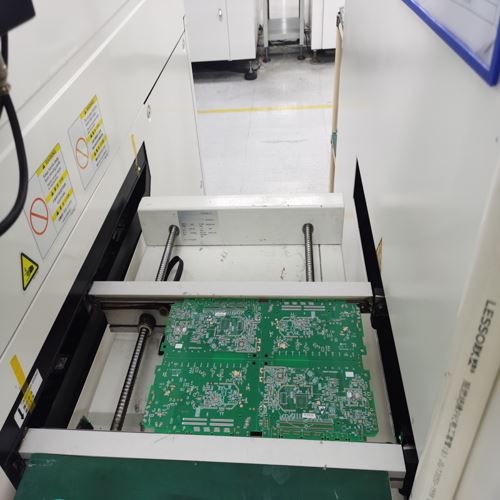

■ בנוסף, ניתן להשתמש גם במרווח אוויר שנמצא בשימוש נרחב במעגל גמיש רב-שכבתי, ותכונה אחרת כגון עכבה מבוקרת, מיגון EMI, פאנלים, קשיחים, הרכבת מעגלים (SMT) זמינה גם כן.
