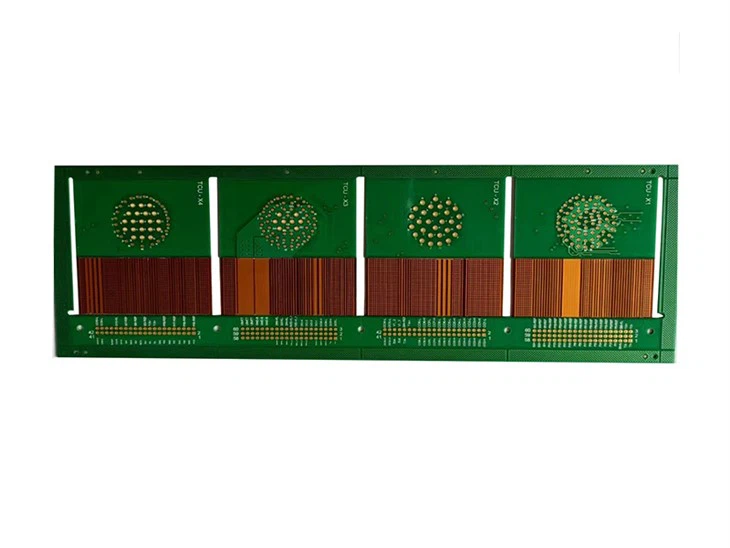

3 שכבות PCB קשיח-גמיש

3 שכבות Rigid-flex Circuit Stackup

לוח קשיח-פלקס משתמש בחומר בסיס גמיש ומשלב אותו עם חומר בסיס קשיח באזורים שונים ליצירת לוח מעגלים. באזור המפרק הקשיח-גמיש, הדפוסים המוליכים של חומר הבסיס הגמיש וחומר הבסיס הקשיח מחוברים בדרך כלל זה לזה.



3 שכבות Rigid-flex Circuit Stackup עם מבנה סימטרי

מבנה ה-PCB הסטנדרטי הקשיח-גמיש הוא 1R+1F+1R. בדרך כלל, לתכנון PCB סטנדרטי קשיח-גמיש יש מבנה סימטרי. סוג זה של עיצוב סימטרי מאפשר גם בקרת עכבה.

כפי שמראה למטה, השכבה הגמישה נמצאת במרכז המבנה, עם מספר זוגי של שכבות באזורים הנוקשים והגמישים. בדוגמה זו, ישנן 3 שכבות, אך הן יכולות להשתנות בין שלוש לשש עשרה שכבות או יותר. מרכיב מרכזי בעיצוב הוא השכבה הגמישה במרכז המבנה.



זהו מעגל 3 שכבות קשיח-גמיש (1R+1F+1R). שכבת הגמישות משתמשת ב-ED בתור הנחושת הבסיסית. ED נעשה על ידי תהליך ציפוי אלקטרוני. ED נוצר על ידי הפרדת יוני נחושת בתמיסת נחושת סולפט על ידי זרם חשמלי, ולאחר מכן הוא הושלם לאחר טיפול נגד חמצון וחספוס. ל-ED יש מוליכות חזקה ועלות נמוכה. אז PCB קשיח-גמיש לדוגמה יכול להשתמש ב-ED כדי להפחית את העלות.





3 שכבות Rigid-flex Circuit Integrated ZIF Tail Stackup

המעגלים הנפוצים של המעגלים הקשיחים-גמישים משלבים גם זנבות ZIF לתוך לוחות מעגלים קשיחים-גמישים. זה משלב זנבות ZIF לא צריך להרכיב את מחבר ZIF ללוח הקשיח, וגם לא צריך מעגל גמיש נפרד. סוג ערימה זה מפחית את הצורך בנדל"ן באזורי לוח קשיחים. אם הרכיב הוא עיצוב בצפיפות גבוהה (שבו הנדל"ן יהיה יקר), או עיצוב דק מאוד, ואינו יכול לעמוד בדרישת גובה ZIF.

מעגל קשיח-גמיש זה עם שילוב של ערימה מסוג ZIF זנבות הוא גם באמצעות ביטול המחברים ונקודות החיבור המשויכות להם בקטעים קשיחים כדי לשפר את האמינות. יש לנו תצורות שונות לבחירתך. אנא ראה את ערימת 3 השכבות הבאות.



ערימת PCB קשיחה-גמישה מעל 3 שכבות היא דוגמה פשוטה מאוד למבנה זנב ZIF של 3 שכבות קשיח-גמיש PCB. זנב ה-ZIF נמשך ימינה, עם קשיח נוסף של פוליאימיד (PI) כדי להשיג את אזור מגע האצבע של ה-ZIF עבור מחבר ה-ZIF בעובי הספציפי הדרוש.

ניתן לשלב מבנה זה גם עם מעגל גמיש רב שכבתי. מעגלים גמישים של 2 שכבות, 3 שכבות או אפילו 4 שכבות. מעגלי גמישות של 4 שכבות יהיו המגבלה המקסימלית בפועל מכיוון שערימת ה-PCB הקשיחה הזו עשויה להיות הדוקה כדי למלא את דרישות עובי ה-ZIF. המבנה הנפוץ ביותר הוא מעגל גמיש שכבה אחת ומעגלי גמישות דו שכבתית.



עוד 3 שכבות Rigid-flex Circuit Stackup

זהו 1R+2F 3 שכבות PCB קשיח-גמיש. ללוח מעגל זה אזור אחד קשיח ושני אזורים גמישים. והמעגל הגמיש משתמש ב-RA בתור הנחושת הבסיסית. לחומר ה-RA יש עמידות טובה לכיפוף, גמישות טובה, ככל שהגמישות דקיקה יותר, הגמישות טובה יותר, ומשטח הציפוי שלאחר הטיפול בהיר. אז הפוך את 3 שכבות Rigid-flex Circuit בעלי גמישות טובה יותר.

זהו 2F+1R 3 שכבת ערימת לוח קשיח-גמיש. זה כמעט אותו דבר עם מעל אחד. 2 שכבות מעגלים גמישים מוסיפים מעגל קשיח שכבה. ההבדל היחיד הוא העובי הכולל של לוח קשיח-גמיש.

האמור לעיל הוא ערימה של 3 שכבות PCB קשיח-גמיש. אם יש לך שאלות או דרישות לגבי מעגל 3 שכבות קשיח-גמיש, אנא צור איתי קשר בכתובת cathy@beton-tech.com. המהנדס המקצועי שלנו יעזור לפתור את שאלות המעגל הגמיש הנוקשה שלך.



תכונות מעגל קשיח-גמיש





PCbs קשיחים-גמישים הם בעלי תכונה ייחודית, קלה, דקה וקצרה, ולכן לוחות קשיחים-גמישים נוטים להיפגע, לקפל ולשרוט במהלך השימוש; PCbs קשיחים-גמישים הם גם בעלי חוזק מכני נמוך וקל לפיצוח. מטרת יצרן המעגלים הגמישים לחבר את חומר החיזוק היא לחזק את החוזק המכני של לוח השילוב הרך-קשה, כדי להקל על הרכבה פני השטח של חלקים וכו'. ישנם סוגים רבים של סרטי חיזוק, התלויים במגוון דרישות המוצר, כולל PET, PI, לוח חיזוק, מתכת או שרף וכו'. לסיכום, ללוח הרך והקשה יש את המאפיינים הבאים:



1. הלוח הגמיש והקשיח ניתן לכיפוף, קיפול ופיתול חופשי, וניתן להזזה ולמתוח בחופשיות בחלל תלת מימדי.

2. ביצועי פיזור החום של הלוח הרך והקשה טובים, וניתן להשתמש ב-FPC כדי להקטין את הגודל.

3. לוחות קשיחים-גמישים יכולים להיות קלים, ממוזערים ודלים, כדי להשיג שילוב של התקני רכיב וחיבורי חוטים.



עיבוד ייצור אחר של Rigid-flex PCB טיפוסי שלנו

מכיוון שללוח קשיח-גמיש יש מגוון של צורות מבניות מורכבות, תהליך הייצור שונה גם הוא. להלן מבנה למינציה קשיח-גמיש טיפוסי המיוצר בתהליך הסטנדרטי של לוחות קשיח-גמיש.



עיבוד ייצור אחר של Rigid-flex PCB טיפוסי שלנו





מכיוון שללוח קשיח-גמיש יש מגוון של צורות מבניות מורכבות, תהליך הייצור שונה גם הוא. להלן מבנה למינציה קשיח-גמיש טיפוסי המיוצר בתהליך הסטנדרטי של לוחות קשיח-גמיש.





אנו יכולים לשלוח תוך 24 שעות עם לוח קשיח-גמיש מהיר, רוחב הקו המינימלי והמרווח הם 2 מיל; קוטר החור המינימלי: 0.1 מ"מ, קצב המעבר של לוחות flex-rigid הוא מעל 99.8%, וקו המוצרים נרחב, כולל לוחות רב-שכבתיים, לוחות flex-rigid, לוחות HDI וכו' .



כל 3 שכבות PCB קשיח-גמיש צריך, אנא צור קשר בכתובת Cathy@beton-tech.com. המהנדס המקצועי והמנוסה שלנו יכול לעזור לפתור את הלוח הקשיח-גמיש שלך ולעצב את ה-Rigid-flex שלך.
